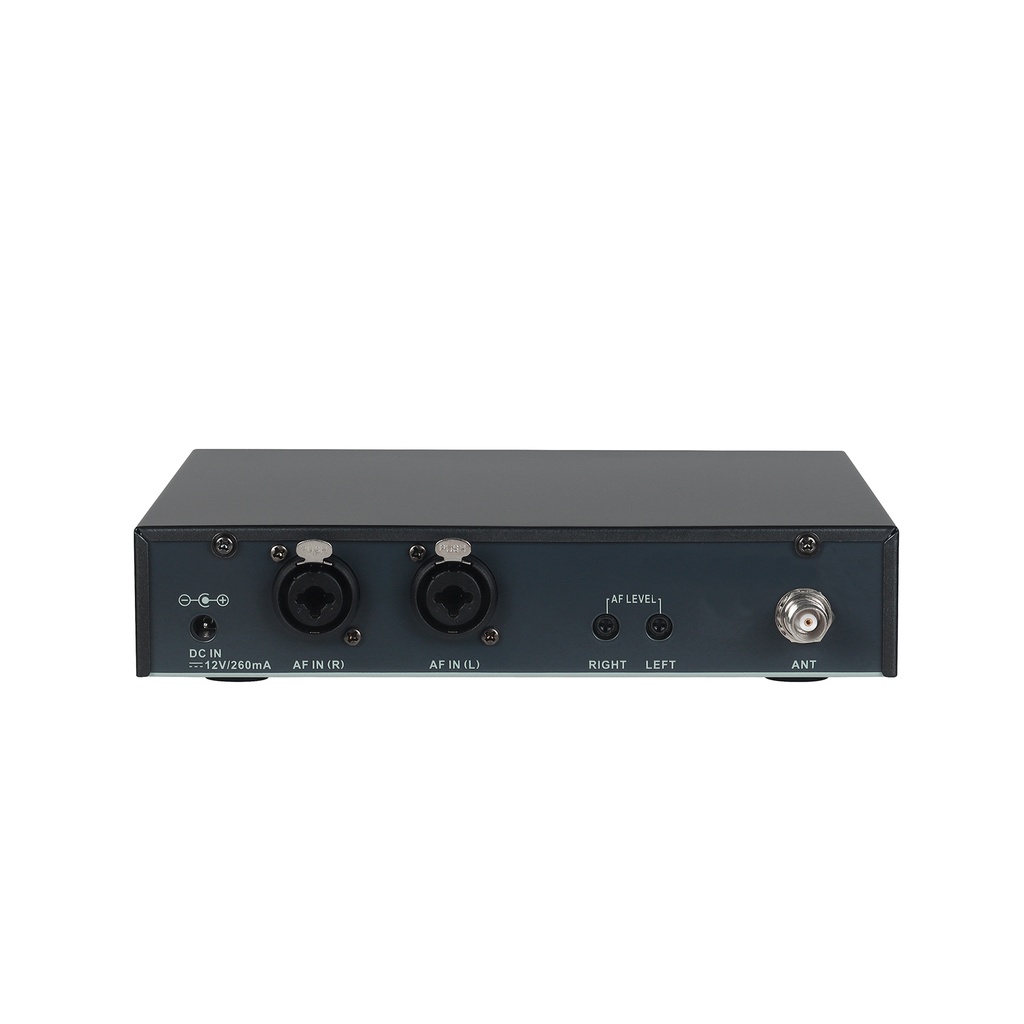

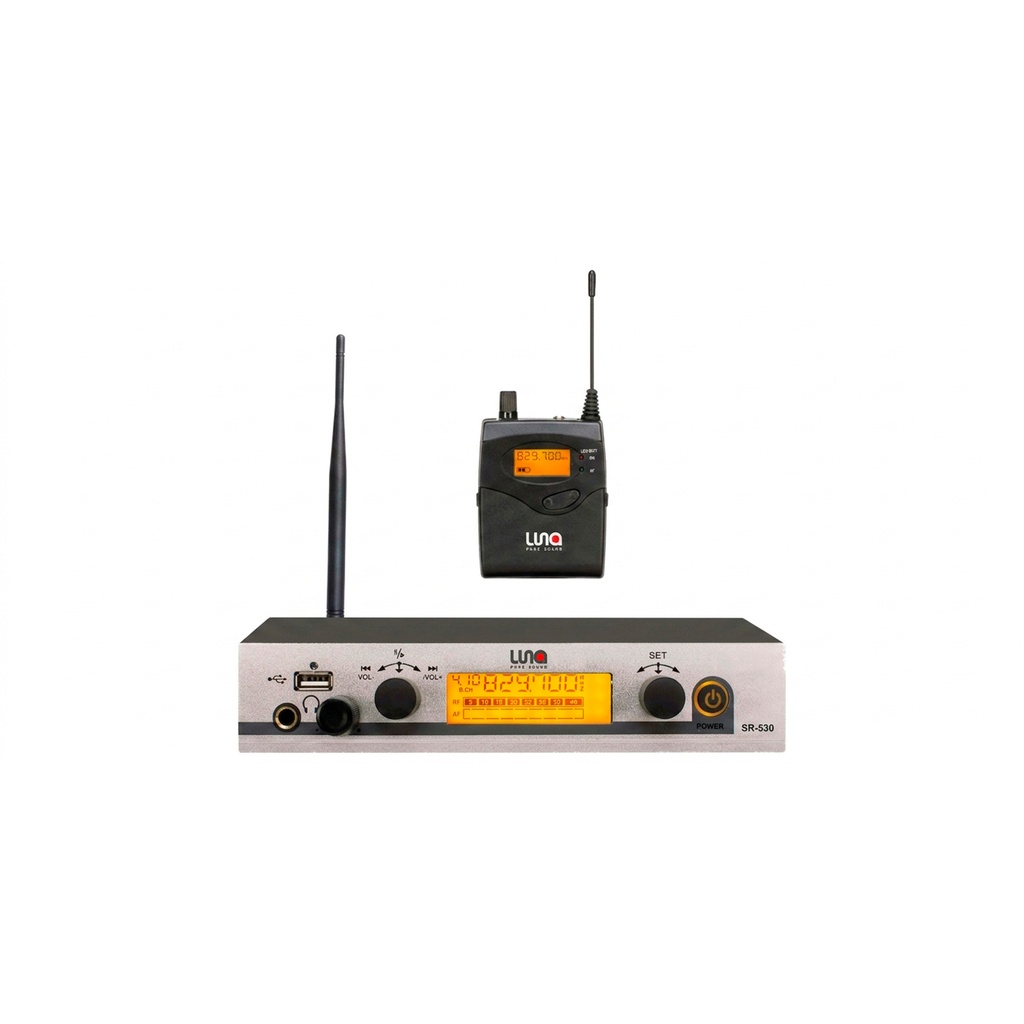

ESPECIFICACIÓNES DEL TRANSMISOR:
Material de la caja: panel de metal
Modo de oscilación: PLL sintetizado
Estabilidad de frecuencia: ‡0.005%
Rango de frecuencia: UHF798.200-829.700MHz UHF572.000-603.500MHz UHF606.000-613.800MHz
Intervalo de frecuencia: 32MHz
Canal preestablecido: 40 canales establecidos y separado en 4 grupos
Modo de funcionamiento: ajuste manual
Desviación máxima: ‡48KHz
Respuesta de frecuencia: 50Hz-15KHz3dB
Potencia de salida de transmisión: 100 mW (500)
Radiación armónica: <4NW
Entrada AF: XLR, conector Q6.35mm
Salida de auriculares: enchufe estereofónico de 6,35 mm
Impedancia de carga del auricular: 2160
Consumo de corriente: CC 12V/250mA
Conector de antena: conector TNC (500)

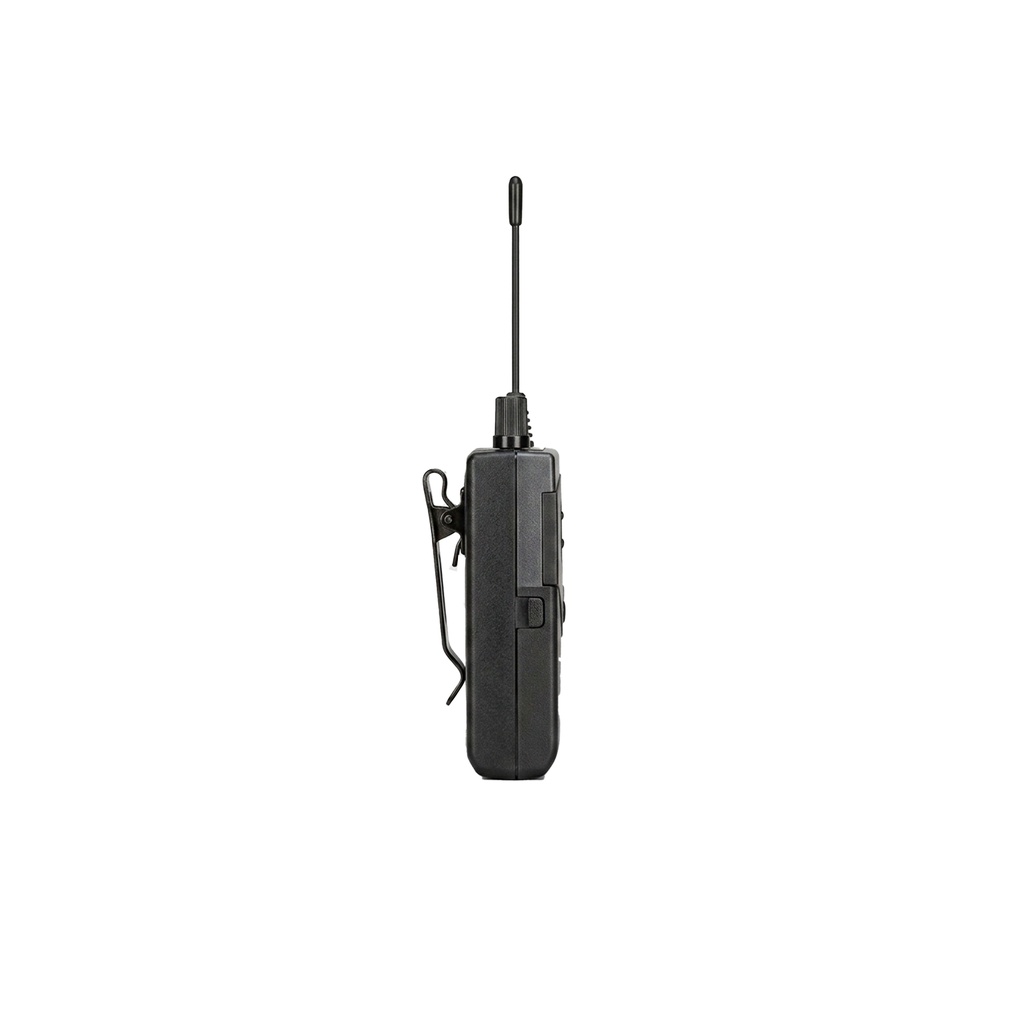

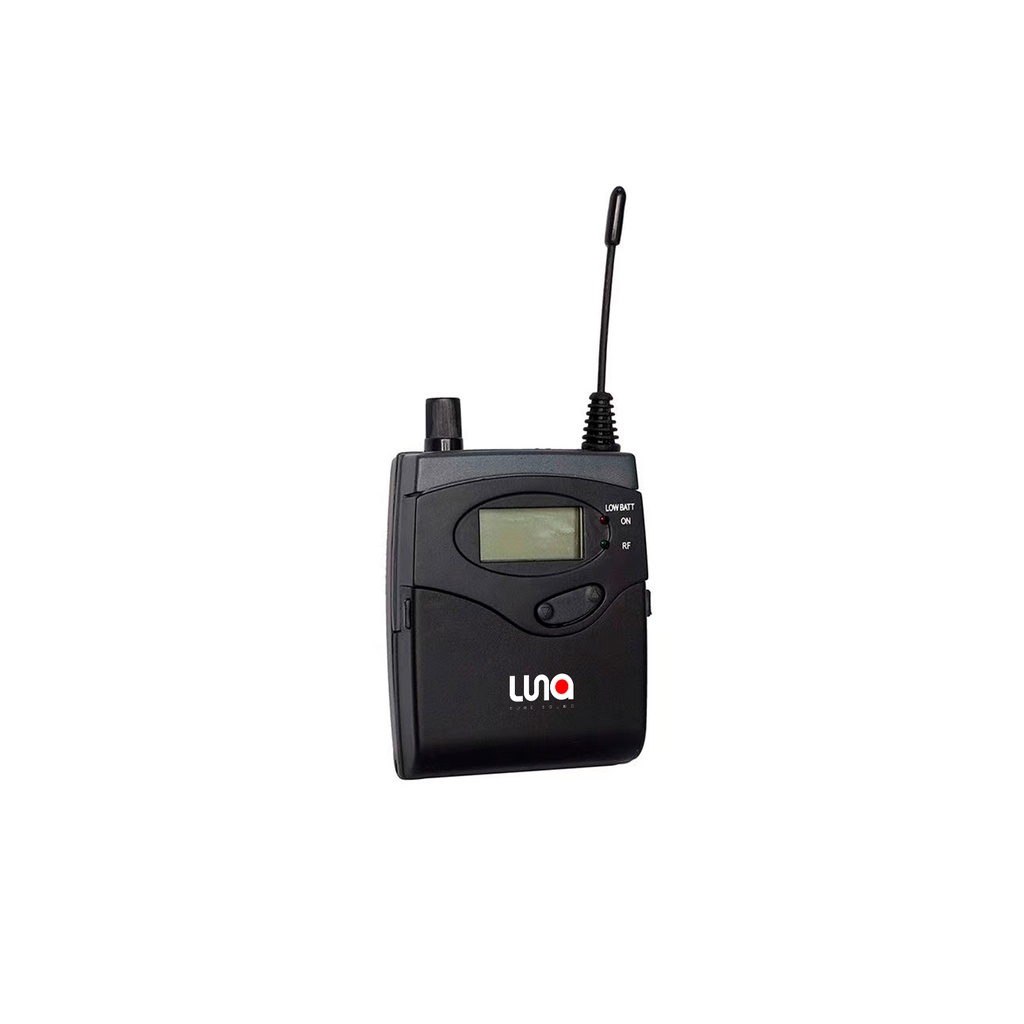

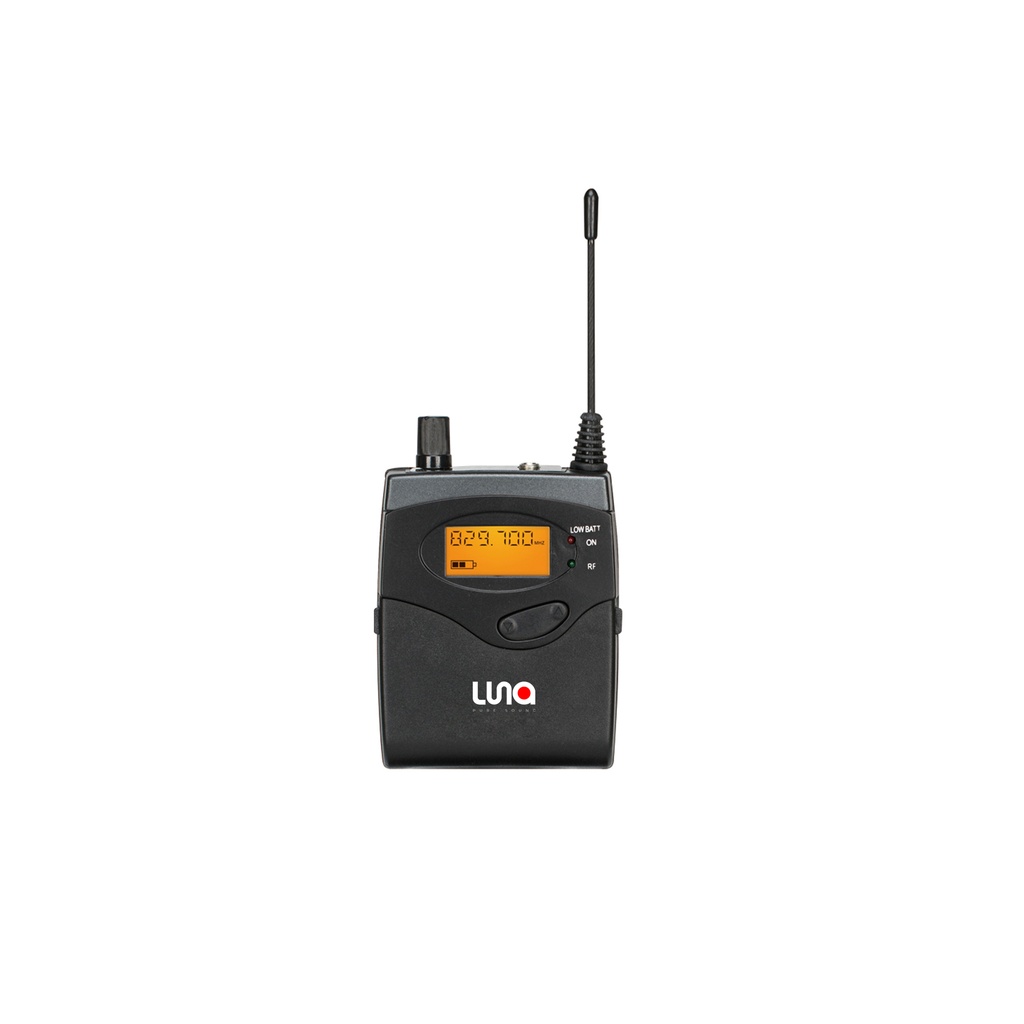

PARÁMETROS DEL RECEPTOR (BODYPACK)
Modo de oscilación: PLL sintetizado
Estabilidad de frecuencia: $0.005%
Rango de frecuencia: Verificar cual de los siguientes 3 grupos tiene integrado.
1) UHF798.200-829.700MHz
2) UHF572.000-603.500MHz
3)UHF606.000-613.800MHz
Intervalo de frecuencia: 32MHz
Canal preestablecido: 40 canales establecidos y separados en 4 grupos.
Modo de funcionamiento: ajuste manual
Modo de recepción: sintonización única
Sensibilidad: con conexión 7dBuV, S/N>78dB
Desviación máxima: +48KHz
Relación S/N completa: >94 db (1 KHZ-A) T.H.D integral: <3%@1KHz
Respuesta de frecuencia: 80Hz-15KHz+3dB
Potencia de salida (320): 2×35mw@1KHZ
Impedancia de carga del auricular: 160
Toma de auriculares estéreo de ф3,5 mm
Ajustes de salida de volumen: ajustar cuando se usa
Caja de alimentación: baterías AAX2
Consumo de corriente: 3V/120mA Antena: fija 1/2A
